Nozzle llithro

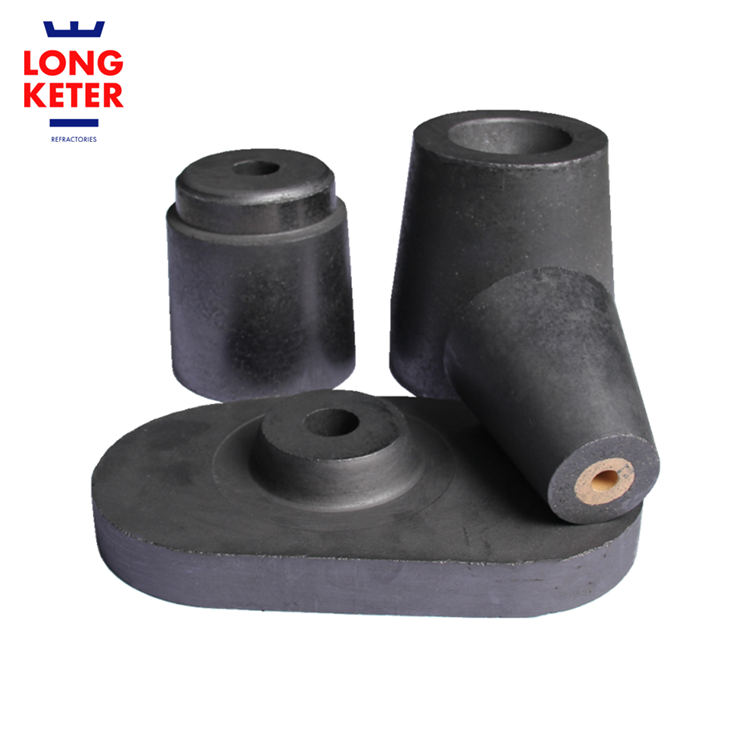

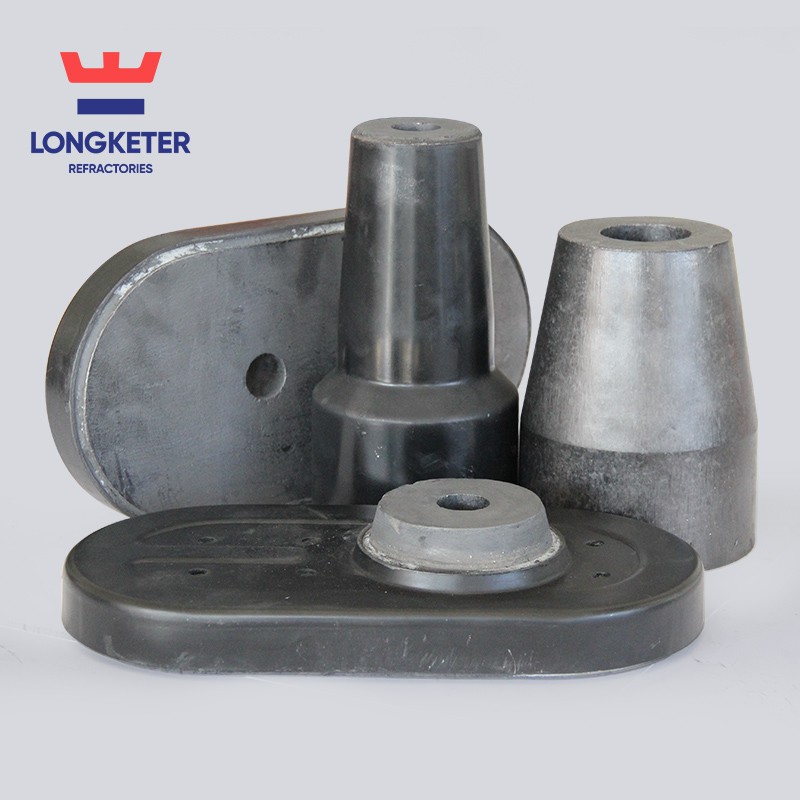

Mae'r ffroenell llithro yn ddyfais reoli ar gyfer dur tawdd yn ystod proses castio'r peiriant castio parhaus. Gall addasu llif y dŵr yn gywir o'r lletwad i'r tundish castio parhaus i gydbwyso mewnlif ac all-lif dur tawdd, a thrwy hynny wneud y gweithrediad castio parhaus yn haws i'w reoli. Yn ystod mwyndoddi rhan anhepgor. Yn gyffredinol, mae'r ffroenell llithro yn cynnwys dyfais yrru, rhan fecanyddol a rhan ddeunydd gwrthsafol (hy platiau sleidiau uchaf ac isaf, a ffroenell).

Gyda datblygiad technoleg a phrosesau castio parhaus cyflym ac effeithlon a mireinio eilaidd, mae'r system ffroenell llithro (SN) wedi dod yn fwy a mwy pwysig yn y broses fwyndoddi dur modern ac mae wedi dod yn rhan anhepgor o fwyndoddi. Mae'n ddyfais reoli ar gyfer dur tawdd yn ystod proses castio'r peiriant castio parhaus. Gall addasu llif y dŵr yn gywir o'r lletwad i'r tundish castio parhaus i gydbwyso mewnlif ac all-lif dur tawdd, a thrwy hynny wneud y gweithrediad castio parhaus yn haws i'w reoli. Mae'r system ffroenell llithro wedi datblygu'n gyflym oherwydd ei gallu i reoli'n dda a'i gallu i wella effeithlonrwydd cynhyrchu dur. Y dyddiau hyn, mae'r system ffroenell llithro yn cael ei defnyddio'n gyffredin mewn lletwadau a thwndis gartref a thramor.

Er mwyn cael bywyd gwasanaeth hir ac amodau gweithredu sefydlog, mae'n ofynnol i'r plât llithro, fel deunydd anhydrin a chydran fecanyddol y system ffroenell llithro, gael perfformiad rhagorol. Ar hyn o bryd, er mwyn gwneud perfformiad y system ffroenell llithro yn fwy sefydlog a dibynadwy, mae llawer o welliannau ac astudiaethau wedi'u cynnal ar siâp a dull gosod y bwrdd sgrialu. Y prif bwrpas yw atal cynhyrchu ac ehangu craciau ar yr wyneb gweithio wrth ddefnyddio'r bwrdd sgrialu.

Y plât llithro (SP yn fyr) yw un o brif gydrannau'r system ffroenell llithro. Yn ôl nifer y blociau sleidiau sy'n rhan o'r system ffroenell llithro, gellir ei rannu'n ddwy haen a math tair haen. Math dwy haen yw'r sleid llet fel arfer. Mae'r sleid uchaf yn sefydlog yn ystod y llawdriniaeth, a defnyddir y sleid isaf i ryng-gipio a sbarduno'r llif. Mae'r plât llithro ar gyfer y tundish yn gyffredinol yn fath o dair haen. Yn ystod y llawdriniaeth, mae'r plât llithro uchaf wedi'i osod ar y ffroenell uchaf, ac mae'r plât llithro isaf wedi'i osod ar y ffroenell isaf. Defnyddir y plât llithro canol i ryng-gipio a sbarduno'r llif.

Tacsonomeg

(1) Gellir rhannu'r ffroenell llithro yn sglefrfyrddau dwy haen a byrddau sgrialu tair haen yn ôl nifer y byrddau sgrialu. Mae'r bwrdd sgrialu dwy haen yn golygu nad yw'r bwrdd sgrialu uchaf yn symud ac mae'r bwrdd sgrialu isaf yn llithro gan ddilyn y mecanwaith. Defnyddir y bwrdd sgrialu dwy haen yn bennaf ar fecanwaith y lletwad. Y plât llithro tair haen yw nad yw'r platiau llithro uchaf ac isaf yn symud, ac mae'r plât llithro canol yn llithro gyda'r mecanwaith i reoli ac addasu llif y dur tawdd; defnyddir y plât llithro tair haen yn bennaf ar y mecanwaith tundish. Nodwedd y bwrdd sgrialu tair haen yw nad yw'r plât llithro yn y canol yn defnyddio clai tân, ond mae wedi'i osod gyda phaneli stribedi metel, sy'n chwarae rhan dda wrth reoli craciau. Ar yr un pryd, rhaid rheoli paraleliaeth y bwrdd sgrialu yn llym. Yn y camau cynnar o arllwys, er mwyn atal dur tawdd rhag cyddwyso yn sianel ddur y ffroenell llithro, gosodir gwialen stopiwr i atal y dur tawdd rhag llifo i'r sianel ffroenell, cynnal y dur tawdd ffurfio lefel hylif angenrheidiol yn y tundish, ac atal yn llym anwedd o ddur tawdd neu anfetelaidd cynhwysiant trochi wrth ailosod ffroenell y cynhwysiant trochi. Rhwystro'r sianel.

(2) Mae dau fath o nozzles llithro yn ôl eu dulliau symud: math llinol a math cylchdro. Ar hyn o bryd, mae'r rhan fwyaf o weithfeydd dur gartref a thramor yn defnyddio mecanweithiau llinellol, ac anaml y defnyddir mecanweithiau cylchdro.

(3) Yn ogystal â dosbarthu sglefrfyrddau yn ôl eu strwythur a'u dull symud, gellir eu dosbarthu hefyd yn ôl eu deunydd, eu dull tanio a'u dull mowldio. Yn ôl y broses ddeunydd, caiff ei rannu'n sgrialu alwminiwm zirconium carbon, sgrialu zirconium, sgrialu carbon alwminiwm, sgrialu magnesiwm, sgrialu bondio metel a sgrialu alwminiwm uchel; yn ôl y dull tanio, fe'i rhennir yn sglefrfyrddau tymheredd uchel wedi'u tanio, bwrdd sgrialu wedi'i danio â thymheredd canolig a bwrdd sgrialu heb ei danio. . Yn ôl y dull mowldio, mae wedi'i rannu'n holl - sglefrfyrddau deunydd a sglefrfyrddau deunydd cyfansawdd. Ar hyn o bryd, mae melinau dur yn Tsieina yn defnyddio'r holl -fyrddau sglefrio deunydd ar gyfer lletwadau dros 150t, lletwadau â chastiadau parhaus lluosog neu ofynion proses gwneud dur arbennig. Mae yna lawer o felinau dur sy'n defnyddio sglefrfyrddau cyfansawdd ar gyfer lletwad o dan 150t. Mae'r rhan fwyaf o felinau dur dramor yn defnyddio'r holl -sglefrfyrddau deunydd.

Sgrialu alwminiwm uchel. Ar ôl mowldio, cânt eu trwytho ag asffalt ac yna eu tanio'n ysgafn i gael cryfder uwch a strwythur trwchus ac unffurf. Mae ffosffad yn cael ei ychwanegu at y cynhwysion i ostwng y tymheredd tanio, sy'n sefydlogi dimensiynau'r sleid ac yn lleihau sgrap a malu.

Sgrialu Zirconium. Gwrthwynebiad da i erydiad cemegol ac ymwrthedd da i erydiad mecanyddol. Fodd bynnag, mae zirconia yn ddrud ac fel arfer caiff ei wneud yn gylchoedd neu mewnosodiadau wedi'u mewnosod.

Bwrdd sgrialu carbon alwminiwm. Mae sgrialu alwminiwm carbon yn gynnyrch a ddatblygwyd ddiwedd y 1970au. Mae'n defnyddio alwmina sintered a mullite synthetig fel y prif ddeunyddiau crai, ac yn ychwanegu cydrannau carbon a gwrthocsidyddion (fel alwminiwm metel, silicon metel, SiC, B4C, Mg) i'r rhan matrics. -B, ac ati), ychwanegu traw glo neu resin ffenolig fel rhwymwr i gymysgu a ffurfio; llosgi mewn atmosffer rhydwytho i ffurfio deunydd gwrthsafol bondio carbon. Mae gan y bwrdd sgrialu a wneir o'r deunydd hwn ymwrthedd cyrydiad da oherwydd ei strwythur trwchus, mandyllau mân a rhywfaint o garbon gweddilliol, sy'n anodd ei drwytho â dur hylif a slag. Fodd bynnag, ei anfantais yw bod yr ymwrthedd sioc thermol yn cael ei leihau oherwydd y strwythur trwchus. , ni ellir ei ddefnyddio'n barhaus am lawer o weithiau. Yn ogystal, yn ystod y defnydd, mae'r carbon yn cael ei ocsidio'n hawdd, gan arwain at strwythur rhydd a llai o ymwrthedd cyrydiad.

Mae sglefrfyrddau carbon alwminiwm yn cael eu datblygu ar sail byrddau sgrialu carbon alwminiwm wedi'u tanio. Mae'r math hwn o sgrialu deunydd yn defnyddio cyfradd ehangu isel Al2O3 -SiO2 -cyfres ZrO2 deunyddiau crai i wneud deunyddiau anhydrin gyda baddeleyite, mullite, corundum, ac ati fel y prif gamau grisial a nodweddir gan bondio carbon. Cyflwynir zirconium mullite fel agreg, a defnyddir y zirconium ocsid mewn zirconium mullite i gael trawsnewid crisialog tua 1000 gradd, ynghyd â chrebachu cyfaint a chraciau microsgopig yn y grawn, sy'n gwella gwydnwch y deunydd yn fawr. Mae gan berfformiad sioc thermol. 2r02 ymwrthedd cyrydiad rhagorol, ac mae ei wrthwynebiad cyrydiad yn sylweddol uwch na pherfformiad byrddau sgrialu carbon alwminiwm. Mae wedi dod yn brif ffrwd y sglefrfyrddau a ddefnyddir gan gwmnïau dur mawr heddiw.

Alwminiwm (zirconium) deunyddiau crai carbonaidd. Corundum, zirconium corundum, zirconium mullite, graffit, zirconia, rhwymwr resin, powdr Al metel, Mg-Aloi Al, ac ati.
